锐捷睿易NBR-E系列+防火墙+UAC+交换机新设备三层组网配置详细教程

锐捷睿易的网络产品包括了路由器、防火墙、UAC行为管理设备和三层交换机等各类组网设备，如果这些设备出现在一个网络里面该如何设置？这就是本文要分享的教程内容以NBR6205-E（路由器）、WALL 1600-Z3200-S（防火墙）、UAC 6000-E10C（行为管理设备）、NBS5100（核心交换机）组网为例分享详细步骤。

一、适配场景

大型网络场景，网络中需要加入防火墙（透明模式）和UAC行为审计设备（透明模式）组网

二、注意事项

1、UAC设备不支持整网组网配置，需要先将UAC单独上电配置后再接入线路
2、防火墙的0口是路由口不支持配置成透明模式
3、UAC设备不支持上线MACC诺客云平台

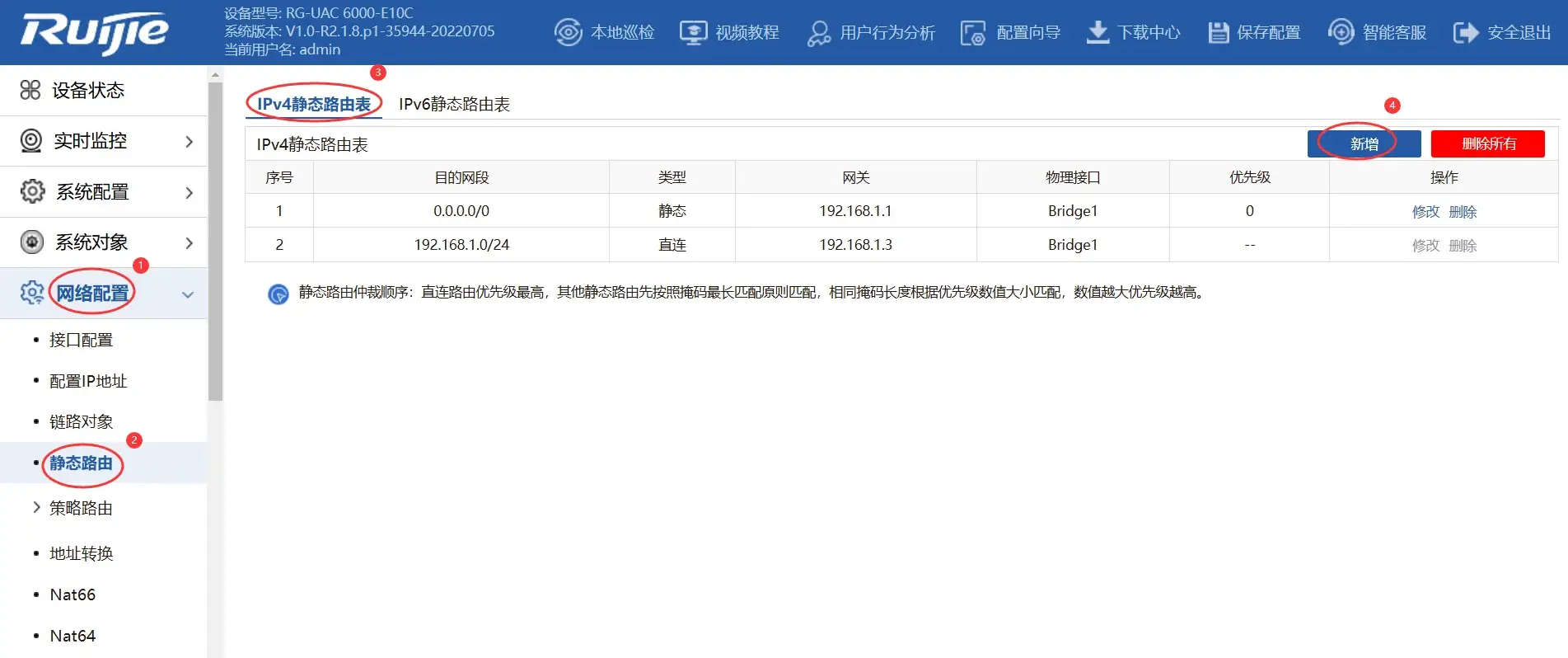

4、UAC做透明模式配置，下面有三层核心交换机接入，需配置回指路由，保证交换机下联终端和UAC之间路由可达

三、网络规划

本文以NBR6205-E（路由器）、WALL 1600-Z3200-S（防火墙）、UAC 6000-E10C（行为管理设备）、NBS5100（核心交换机）串联组网

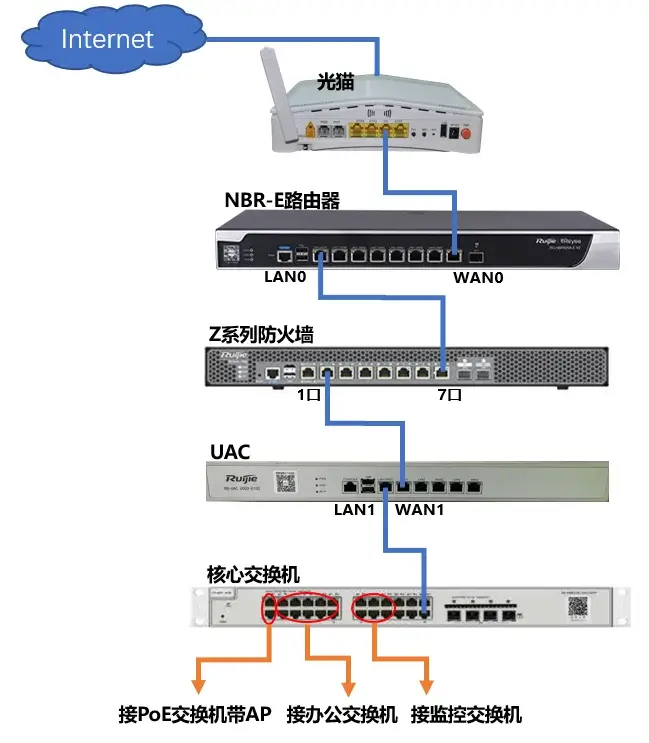

（一）接线方式

① 光猫下来的线路接入NBR-E路由器的WAN0口
② NBR-E路由器的LAN0口下来的线路接到防火墙的7口
③ 防火墙的1口下来的线路接UAC设备的WAN1口
④ UAC设备的LAN1口下来的线路接入核心交换机24口

（二）配置说明

1、路由器LAN0口地址默认为192.168.1.0/24网段
2、UAC行为审计设备配置网桥（透明）模式，配置IP地址：192.168.1.3
3、核心上划分VLAN 10、20、30网段
- ①VLAN 10 192.168.10.1/24（有线）；核心3-12口接有线办公网络；配置DHCP下发地址
- ②VLAN 20 192.168.20.1/24（无线）；核心1-2口接PoE交换机带AP；配置DHCP下发地址
- ③VLAN 30 192.168.30.1/24（监控）；核心13-18口接监控；配置DHCP下发地址

四、配置步骤

（一）UAC透明模式配置

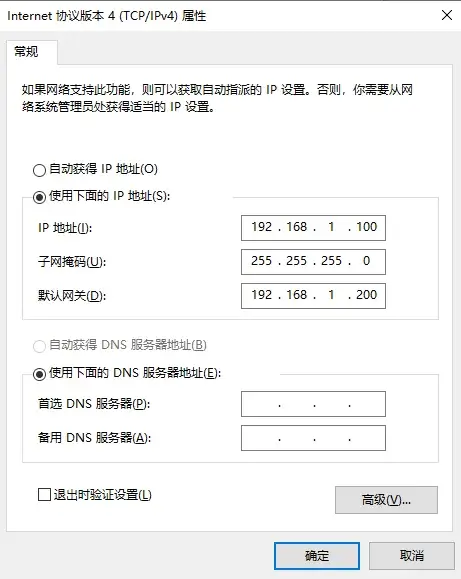

1、电脑通过网线连接UAC 6000设备的LAN1口，电脑手动配置1网段的地址（例如：192.168.1.100）、网关为192.168.1.200

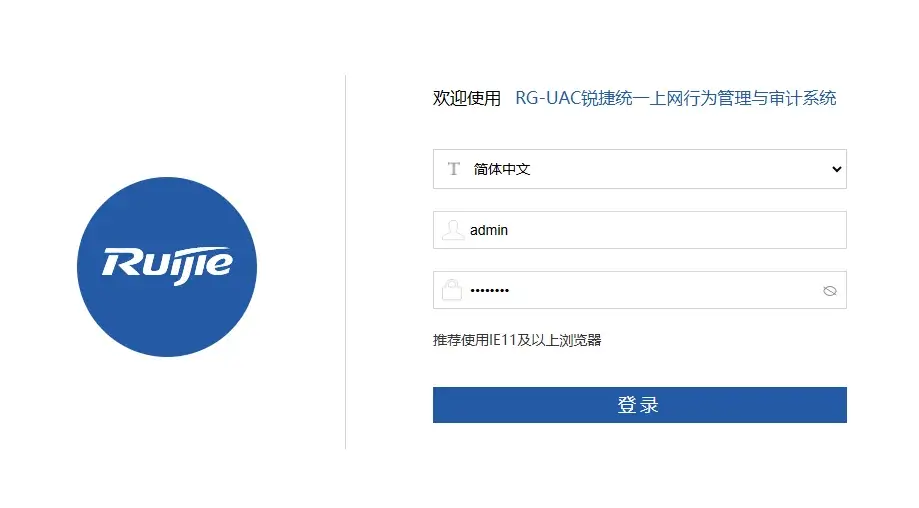

2、在浏览器里输入https://192.168.1.200 或者http://192.168.1.200，输入用户名：admin，默认密码：firewall登录

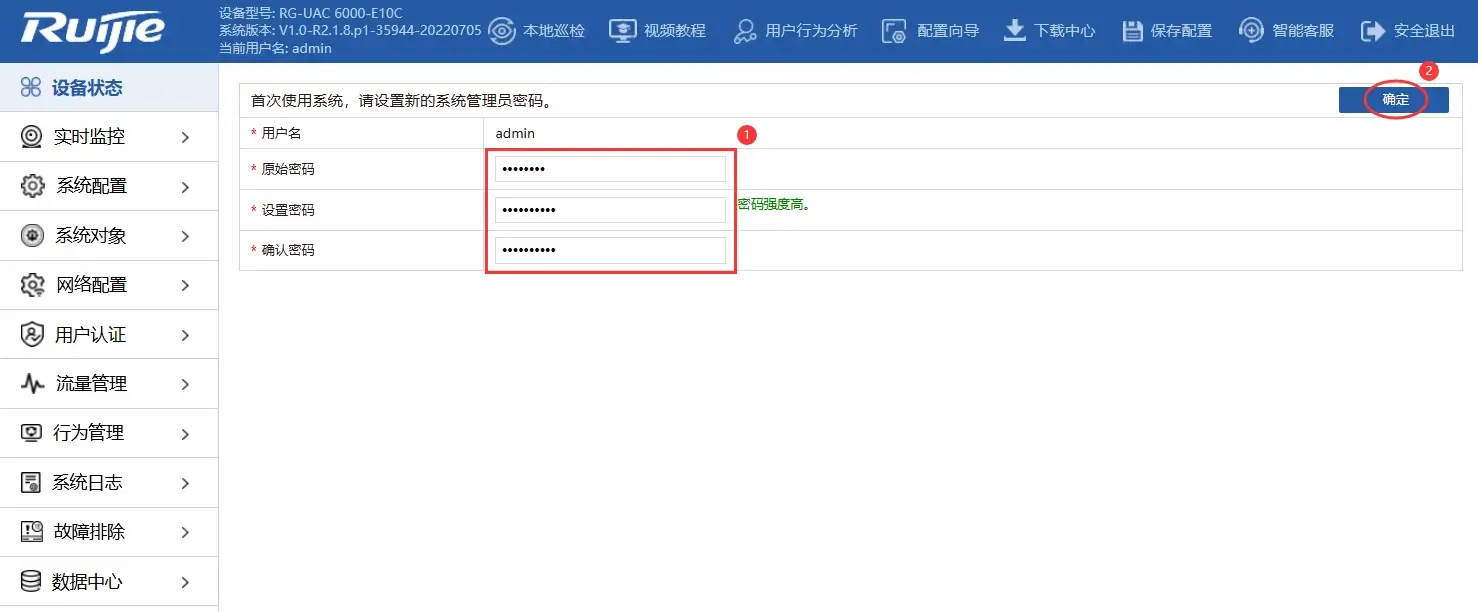

3、登录成功后，会弹出设备新的管理密码提示，按照提示修改对应的密码，最后点击确定即可

4、上方菜单栏中，选择：配置向导>网桥模式>下一步

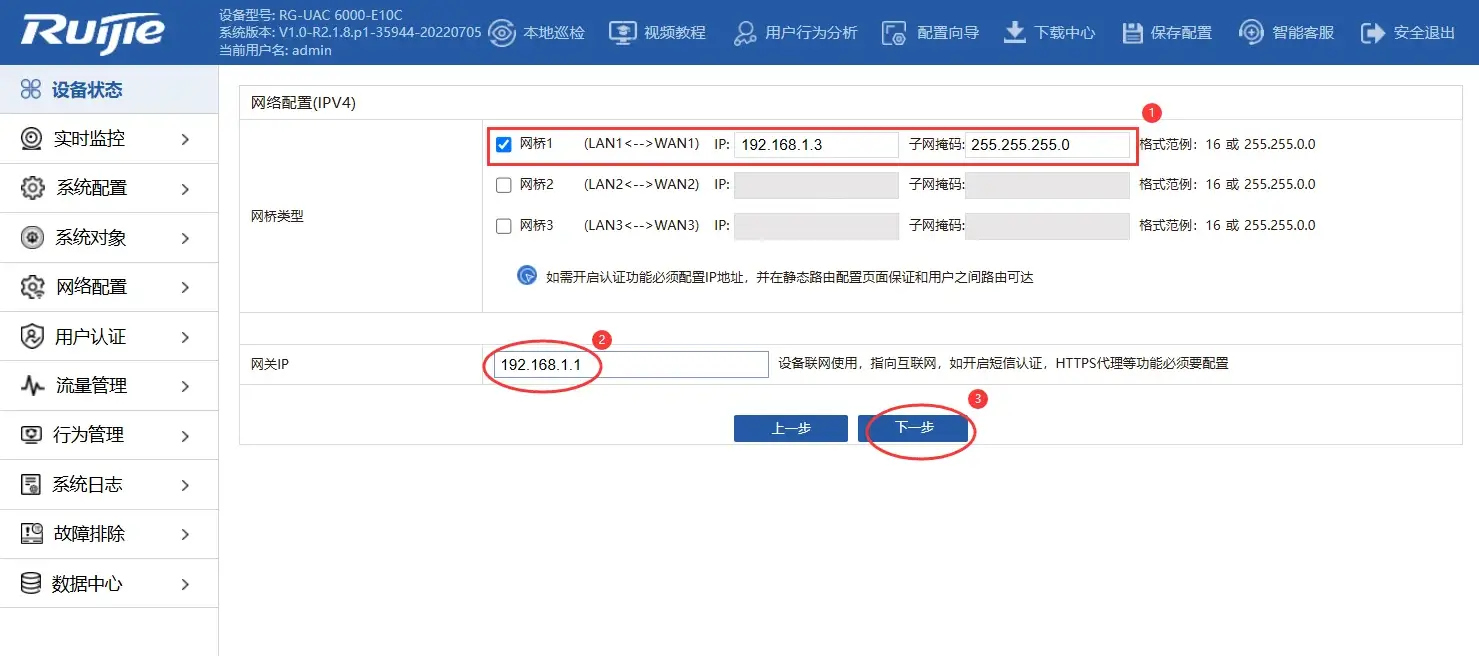

5、选择对应的网桥类型，并且配置上对应的 IP地址和子网掩码，填写网关IP地址，最后点击下一步

【注】IP地址和子网掩码是需要和上联NBR-E路由器同网段地址（本文以NBR-E默认192.168.1.0网段为例），相同的子网掩码。网关地址添加NBR-E路由器LAN口的地址（或者是新规划的LAN口地址）

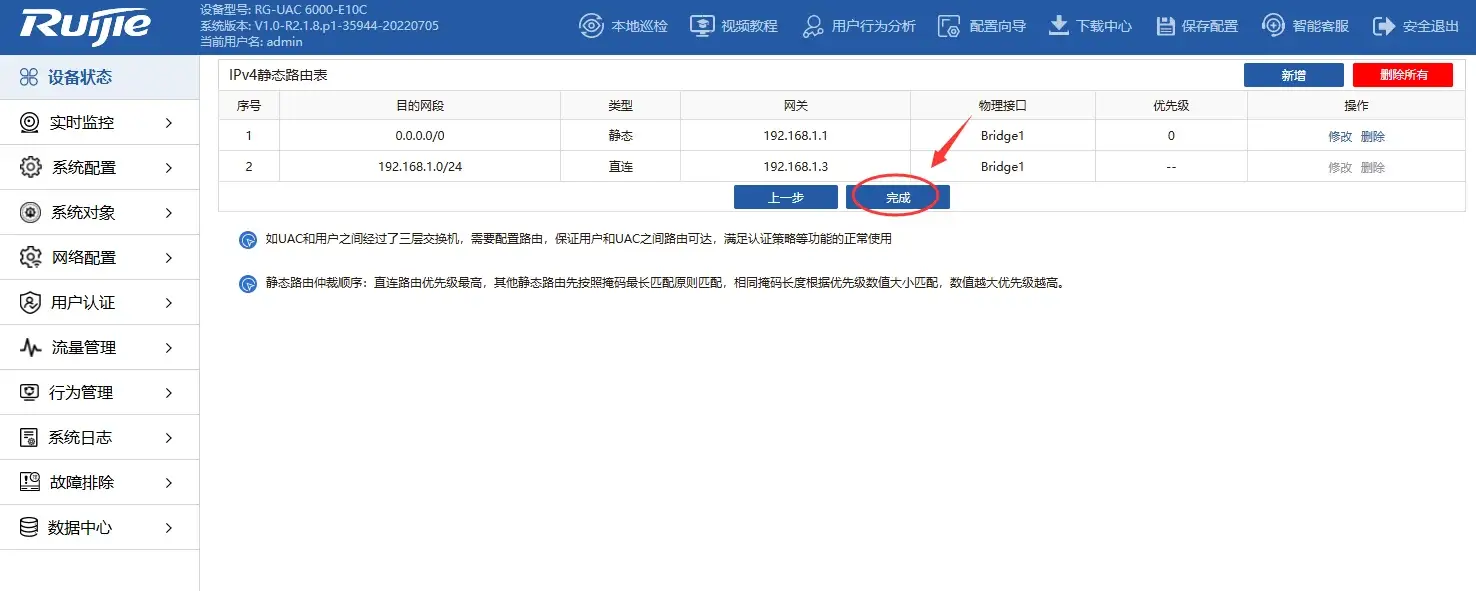

6、由于UAC网桥模式配置了新IP（本文配置为192.168.1.3），因此登录IP也变成了新配置的地址，需要通过新地址重新登录，再重新从配置向导开始，从按上面的顺序点击下一步，在IPv4静态路由表中点击完成

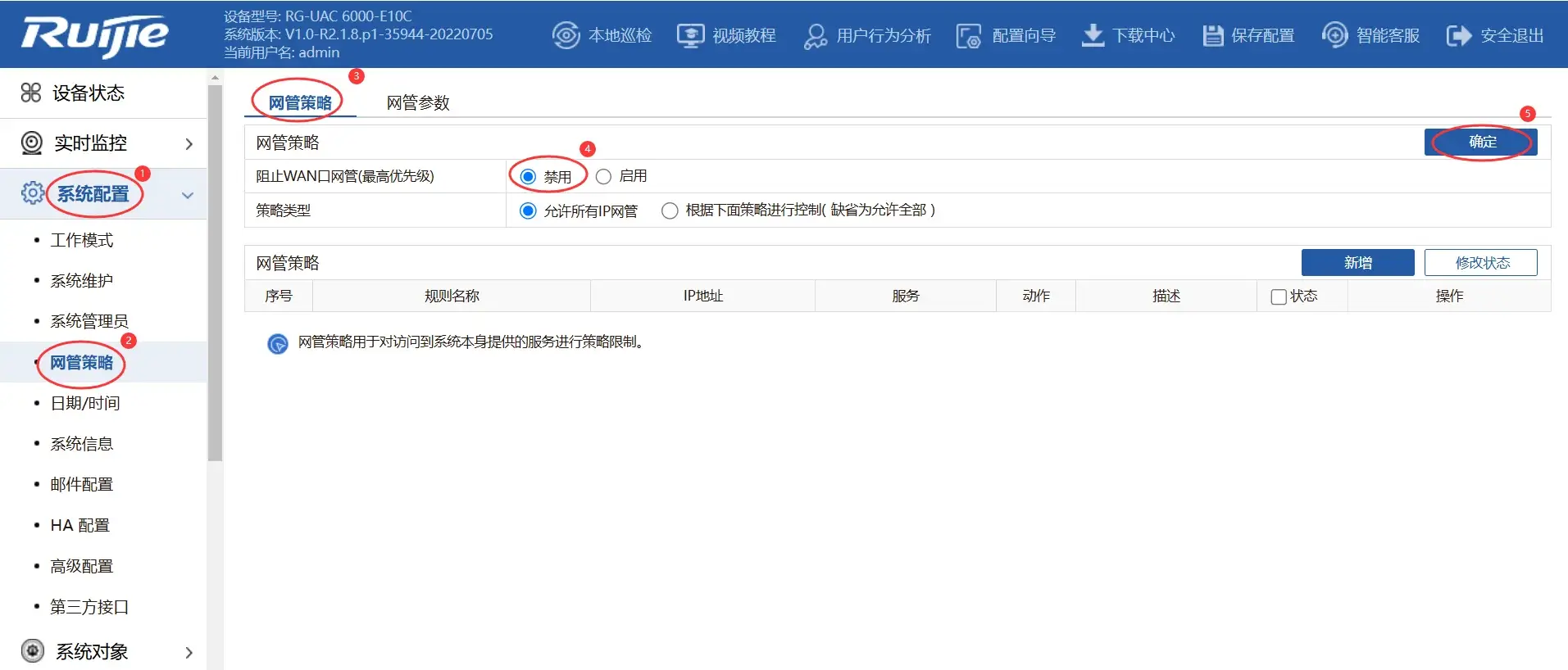

7、设置允许WAN口访问（选配），选择：系统配置>网管策略>阻止WAN口网管选择为禁用，最后点击确定

【注意】UAC设备默认禁止WAN口访问，如果有需要从MACC内网穿透或者外网访问的场景，需要禁用“阻止WAN口网管”的功能

8、UAC配置完成后，请参照本文拓扑图进行线路连接

（二）配置网关、防火墙、交换机上网

1、电脑连接核心交换机下，改为自动获取地址，通过192.168.1.1登录NBR-E设备的Web页面，默认用户名和密码都是”admin“

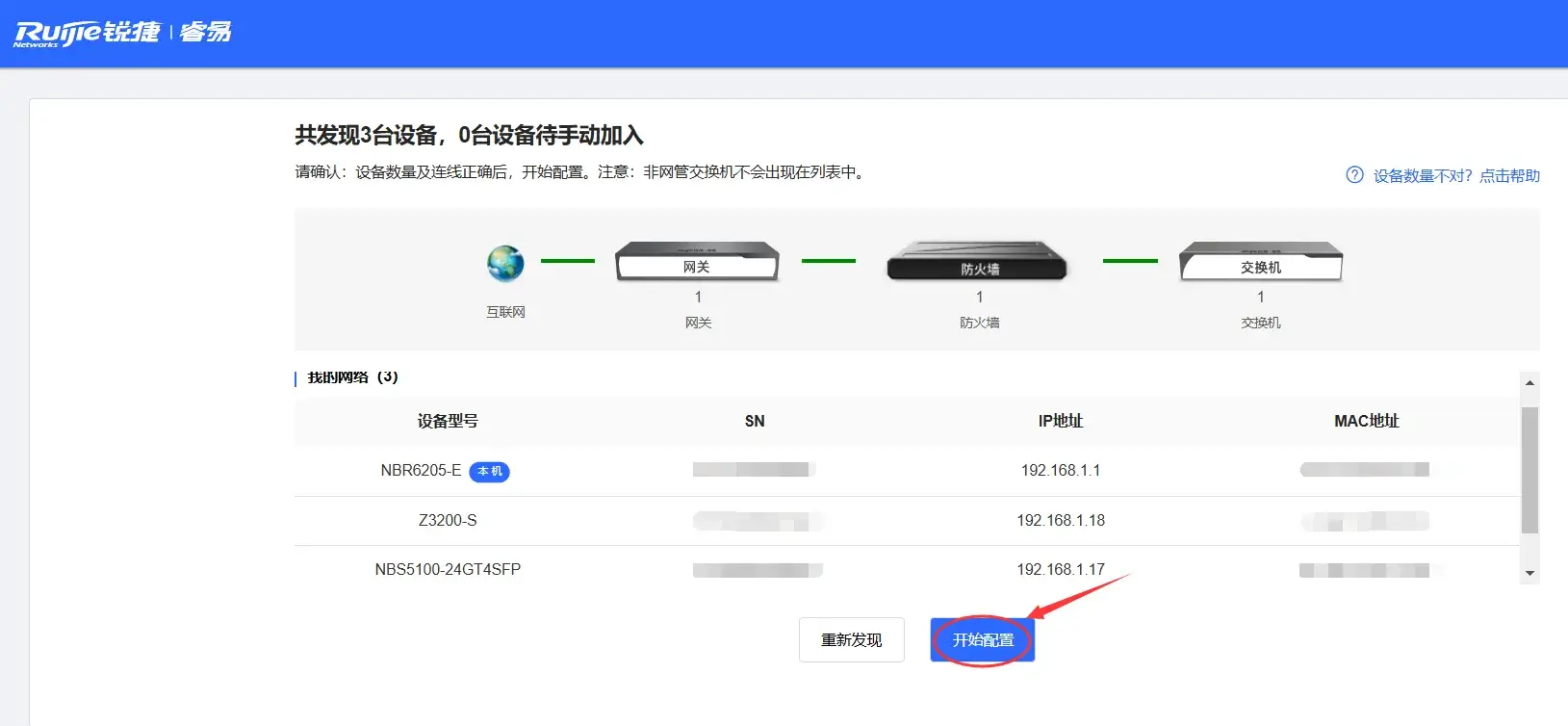

2、登录后自动跳转设备发现页面，确认防火墙和交换机是否可以正常发现，发现正常的话点击开始配置

3、防火墙上联接口（连接路由器接口）配置，选择对应的上联口（例如：7口），点击下一步

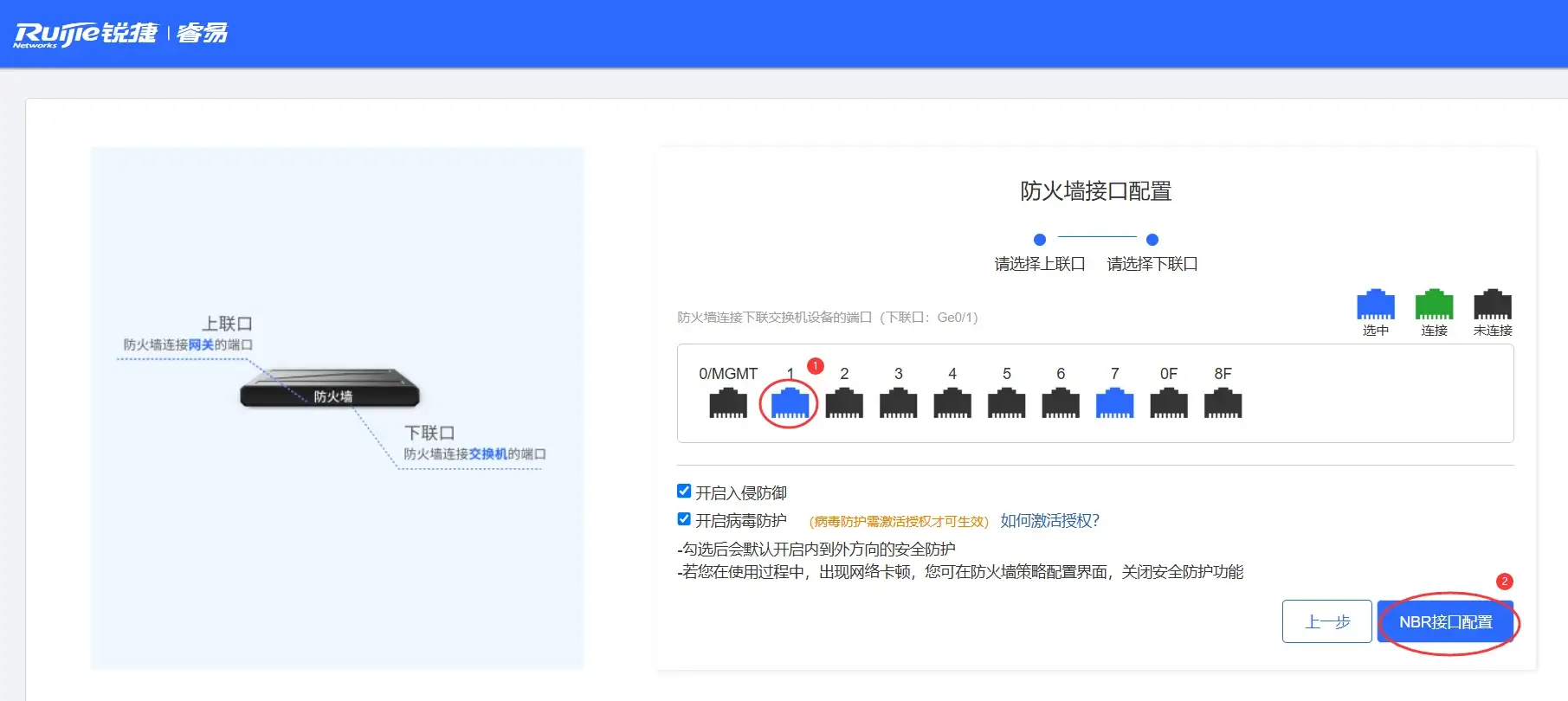

4、防火墙下联接口（连接UAC接口）配置，选择对应的下联口（例如：1口），点击NBR接口配置

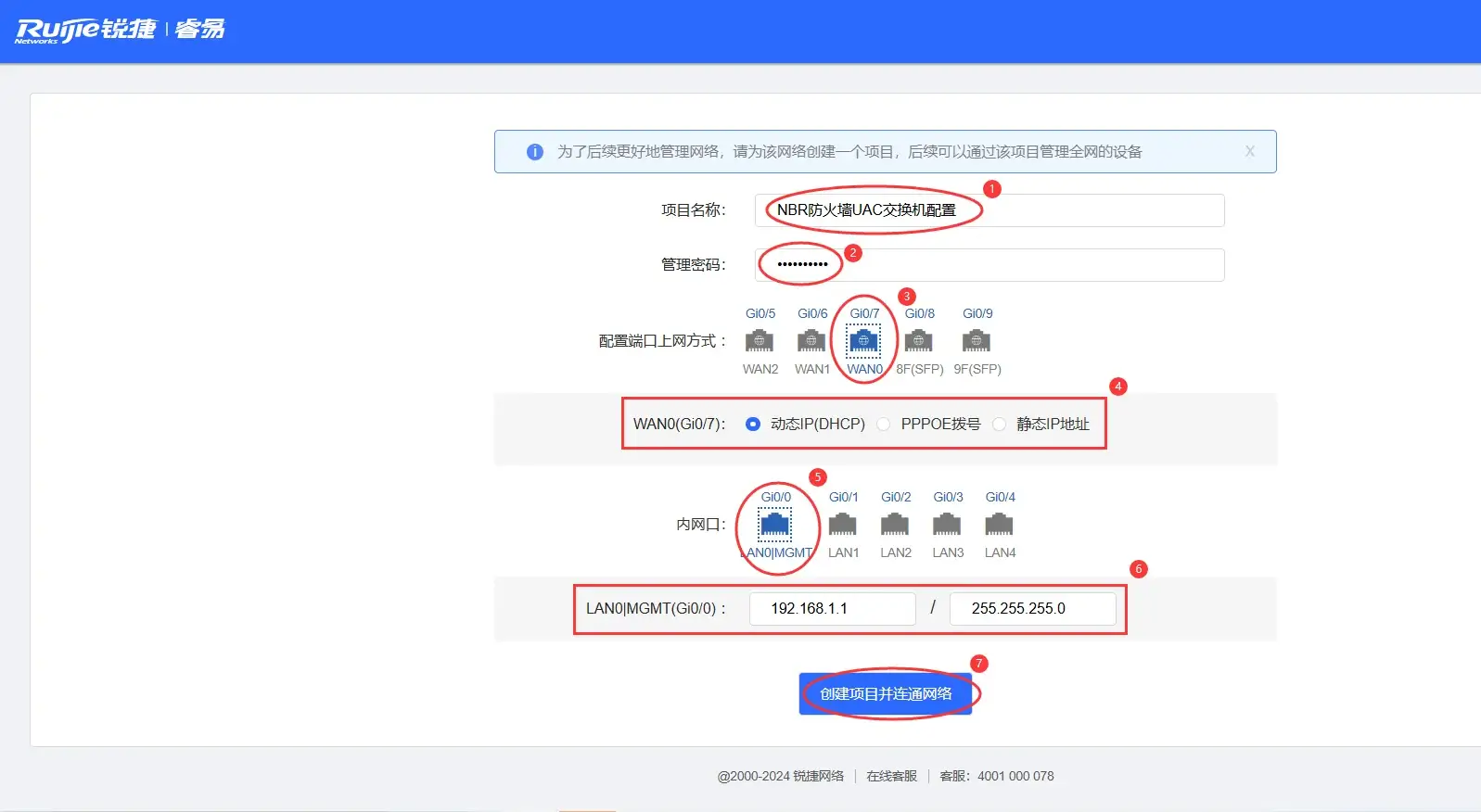

5、在跳转的NBR接口配置页面，填写项目名称和管理密码，选择外网接口>外网联网类型>内网接口，填写内网接口地址，最后点击创建项目并连通网络

（三）设备上云配置

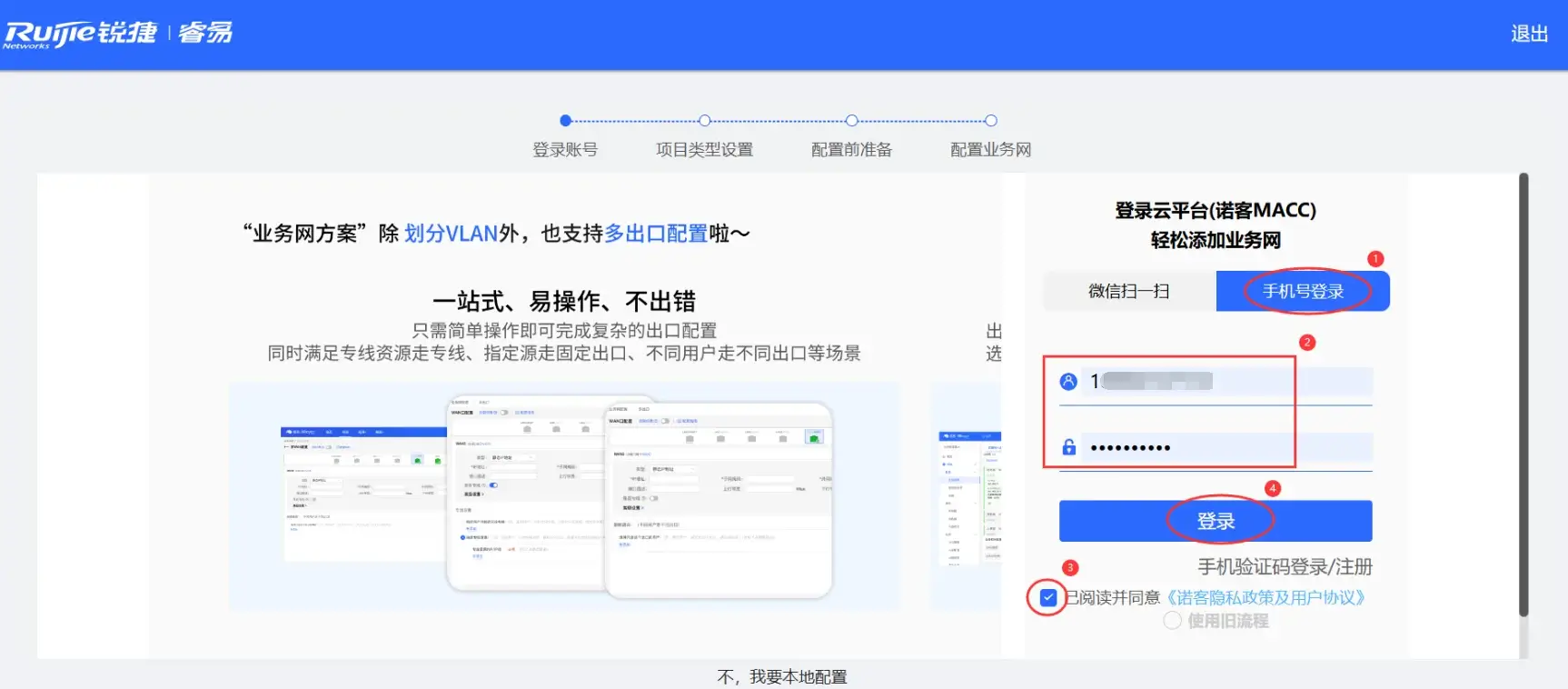

1、配置下发完成后，会自动跳转至上云配置。选择微信扫一扫或者手机号登录（本文以手机号登录为例），填写手机号获取验证码登录或者账号密码登陆（备注：云账号可通过https://noc.ruijie.com.cn 进行注册，如果已有账号登录即可；诺客MACC账号、睿易APP账号是通用的）

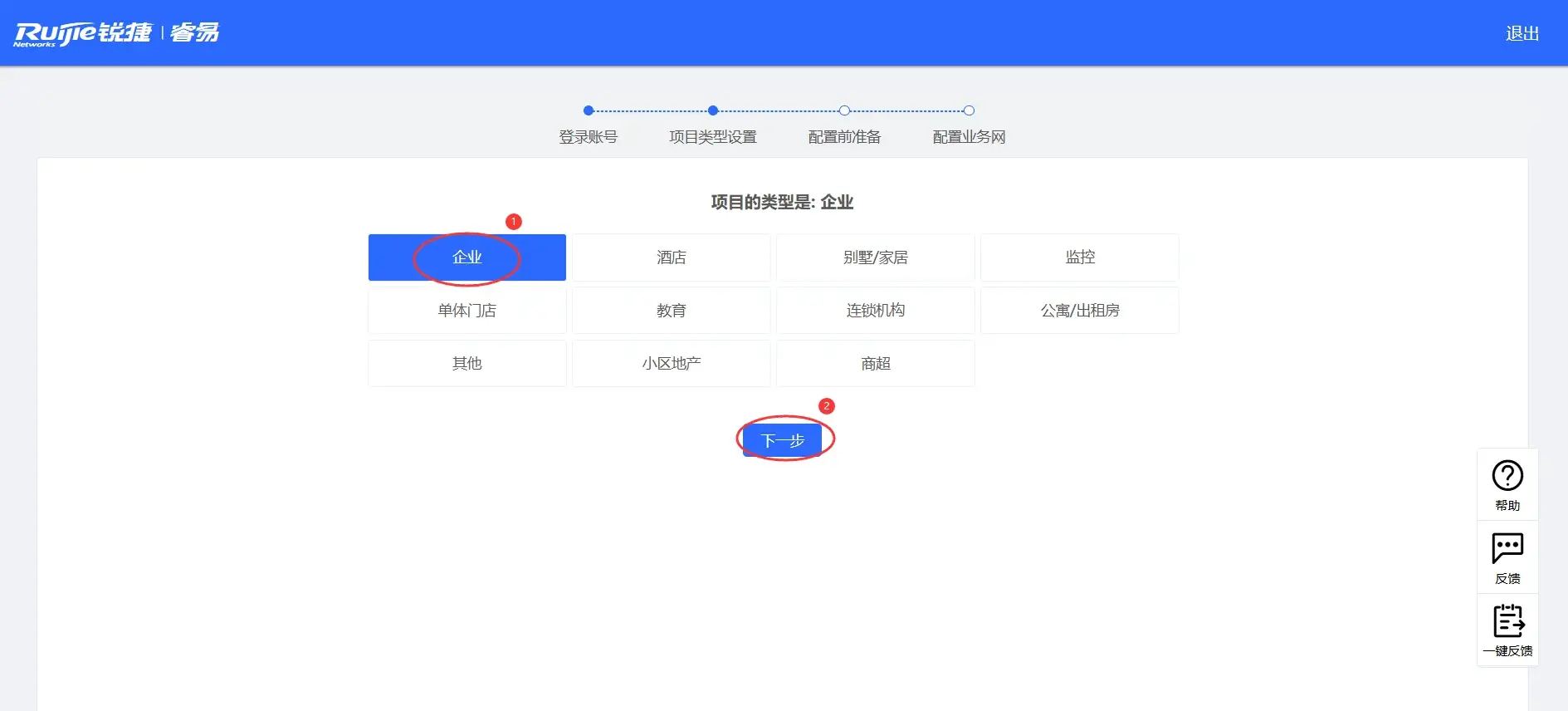

2、选择项目类型：根据真实情况选择项目类型，无特殊需求可选择其他。本次以企业为例，选择企业，点击下一步

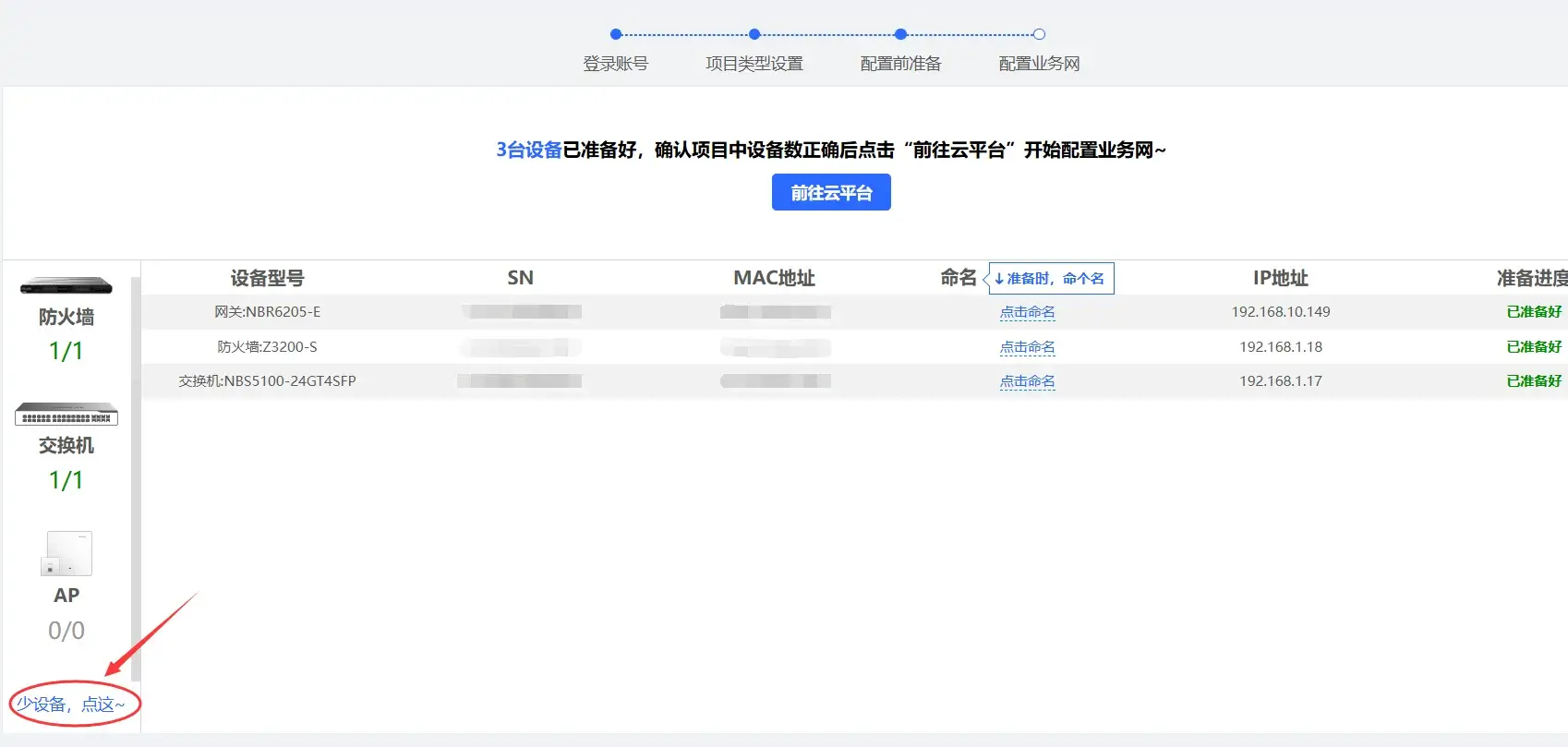

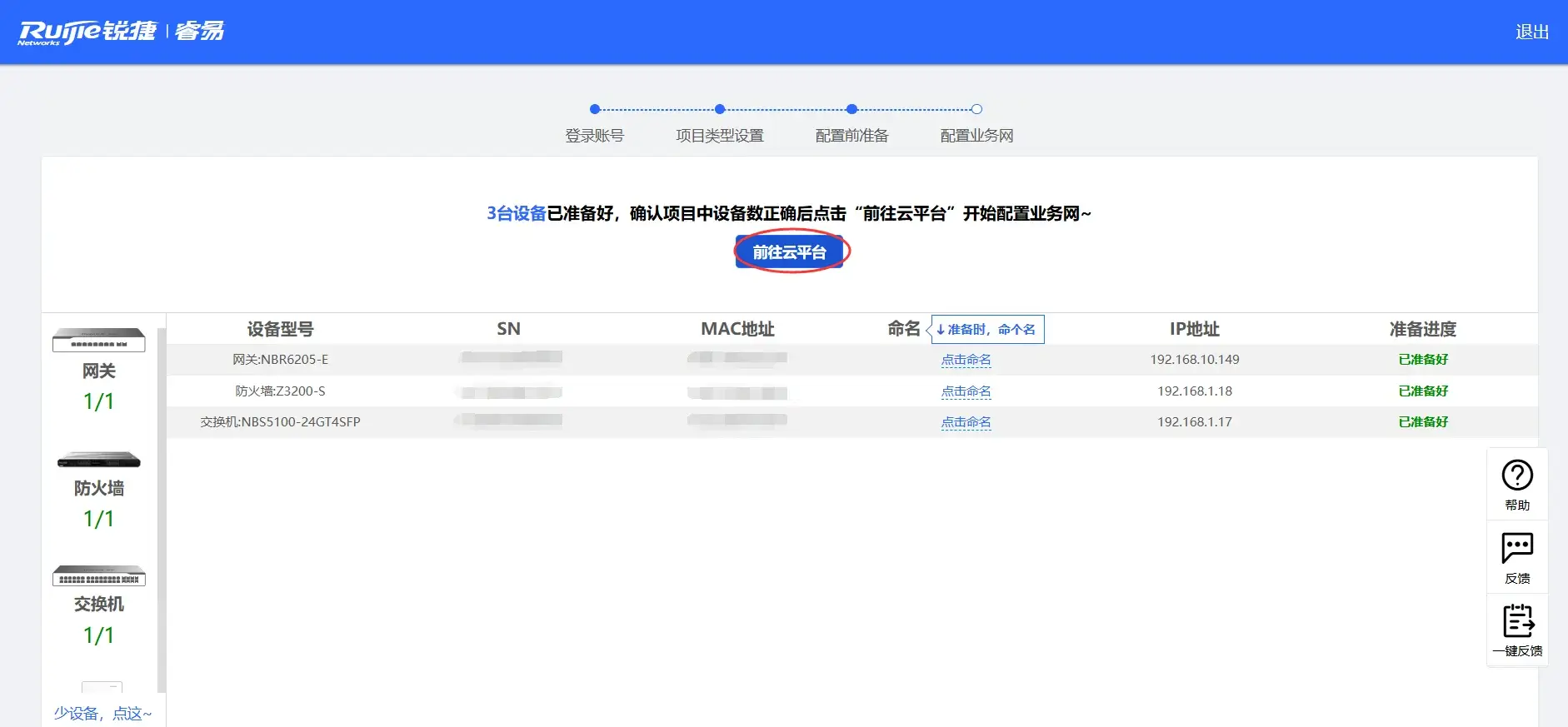

3、设备上线云端：查看设备型号数量，若有需求可对设备进行命名；设备全部准备好后，选择前往网云平台。

若没有全部发现成功，可点击少设备，点这~

4、页面跳转到诺客MACC云平台（首次登录页面加载时会显示配置引导页，一直选择下一步，直到完成）

（四）业务网VLAN有线（监控/无线）配置

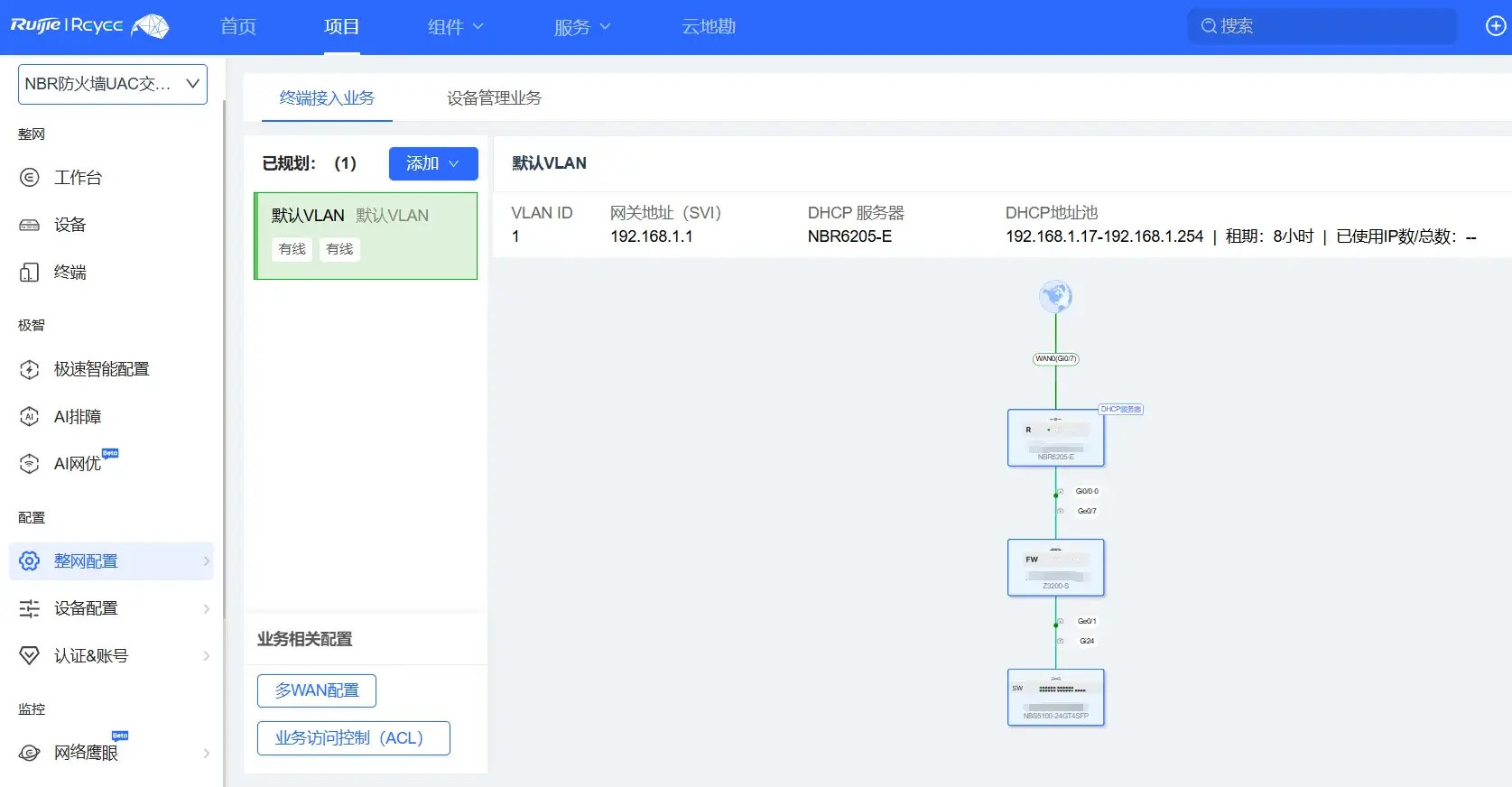

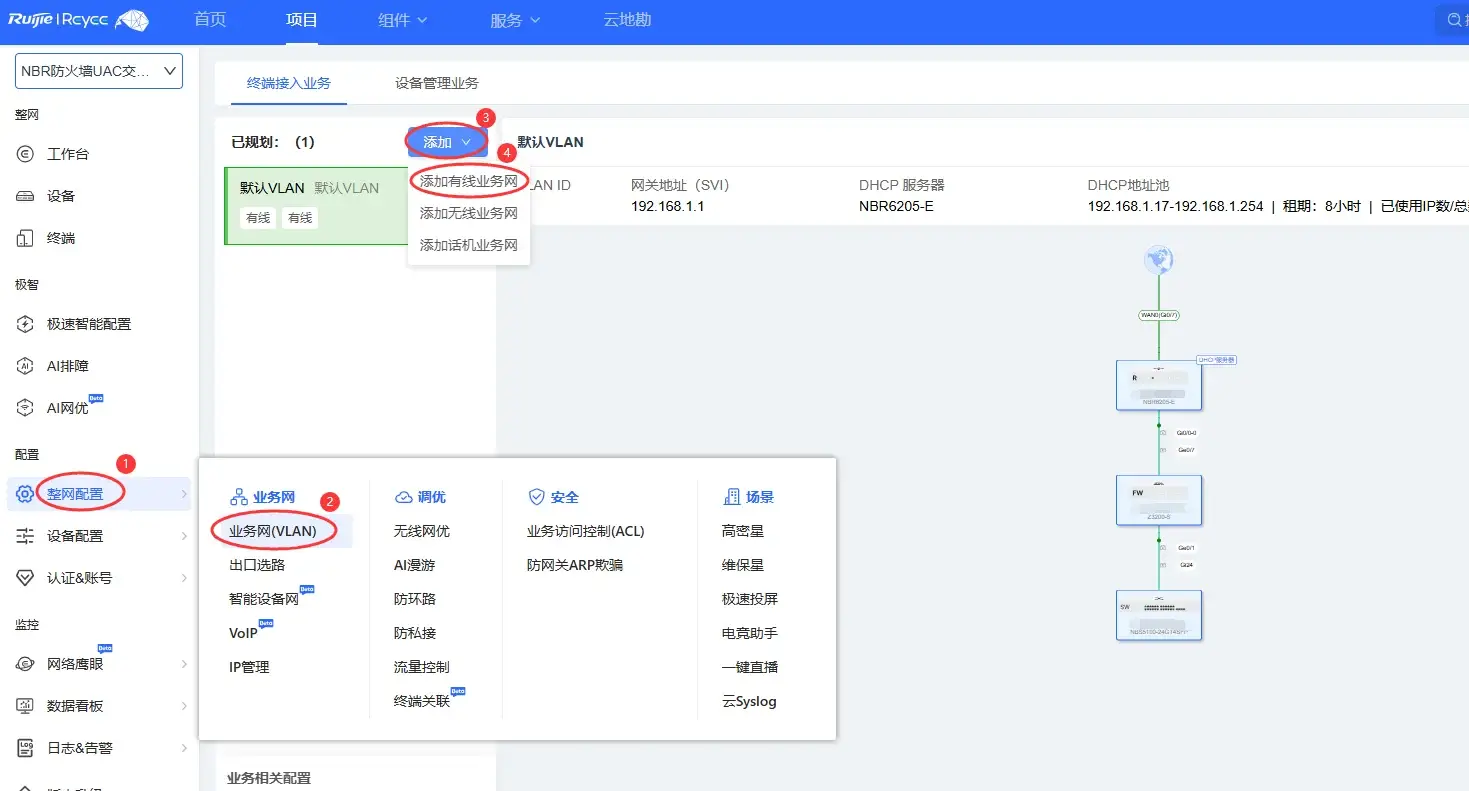

1、配置有线业务网段，选择：整网配置>业务网（VLAN），上方点击添加>添加有线业务网

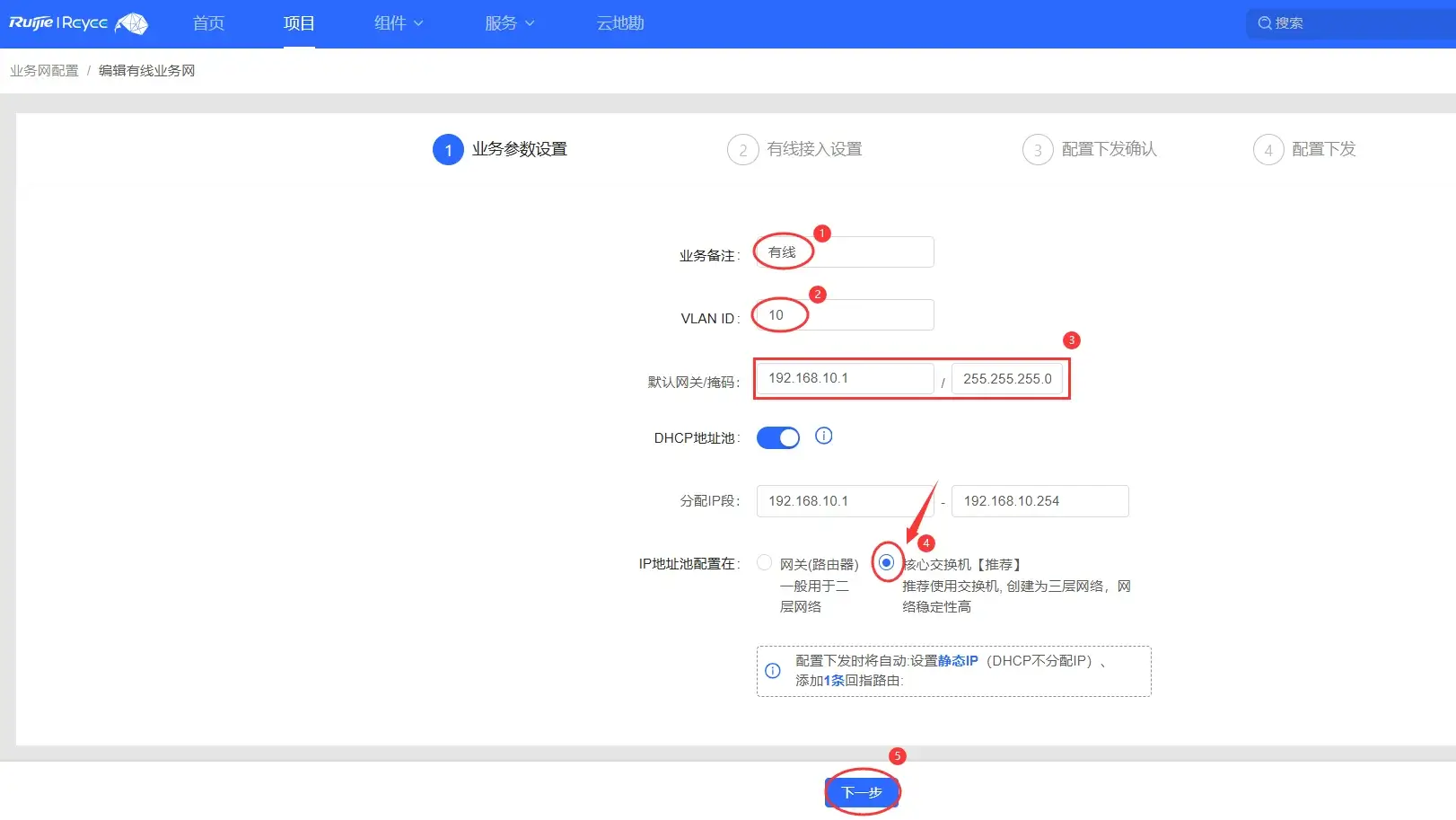

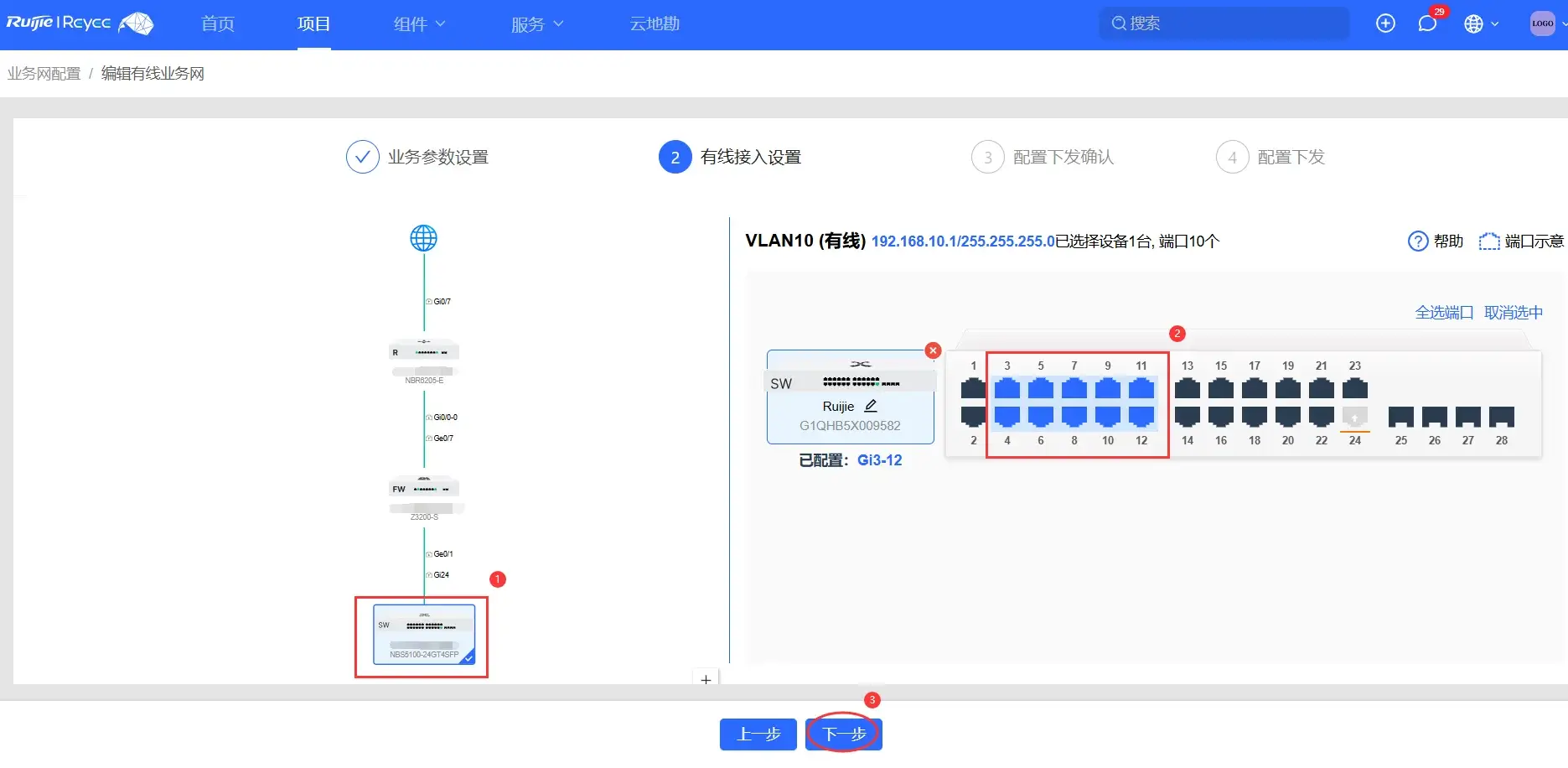

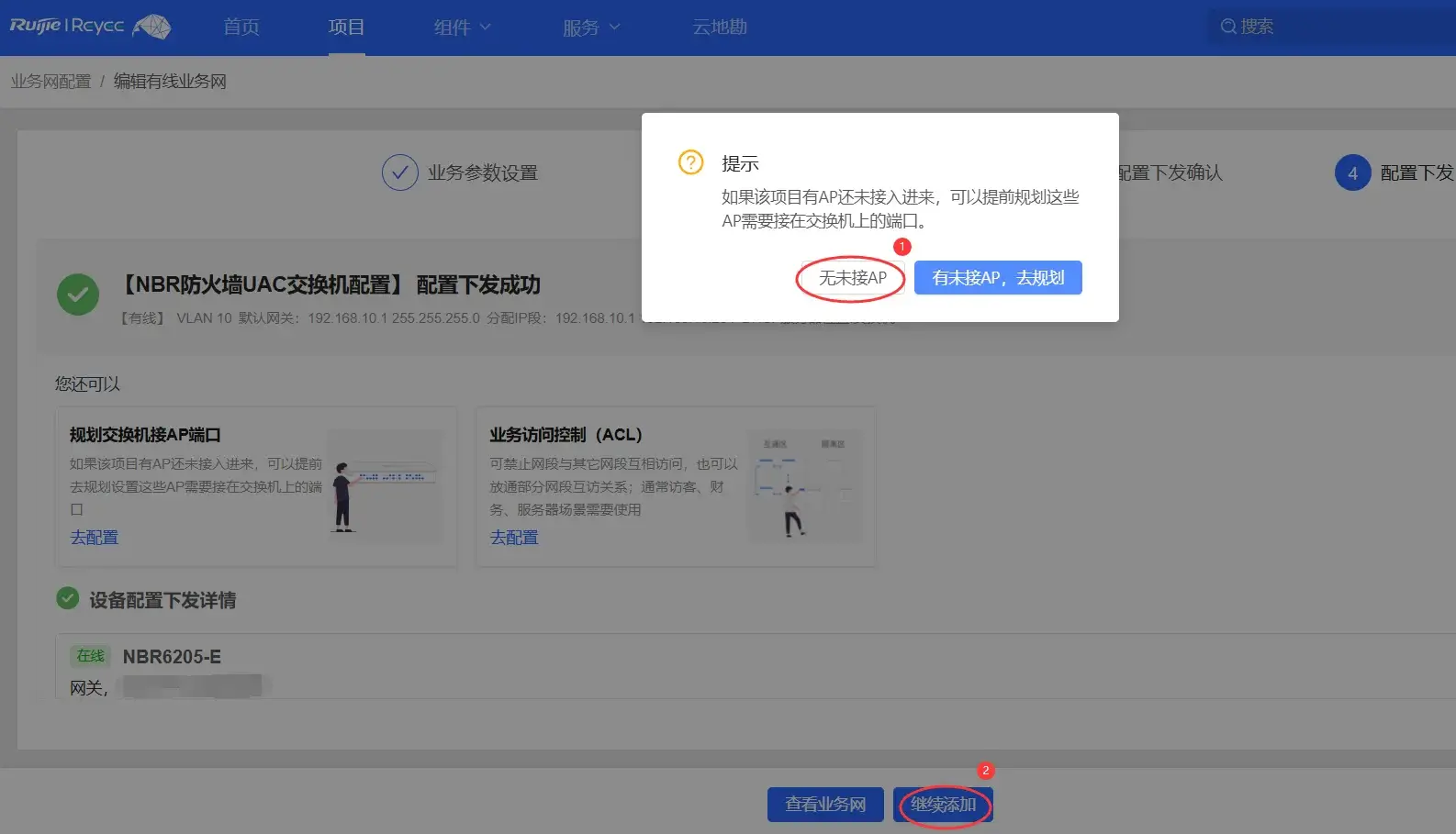

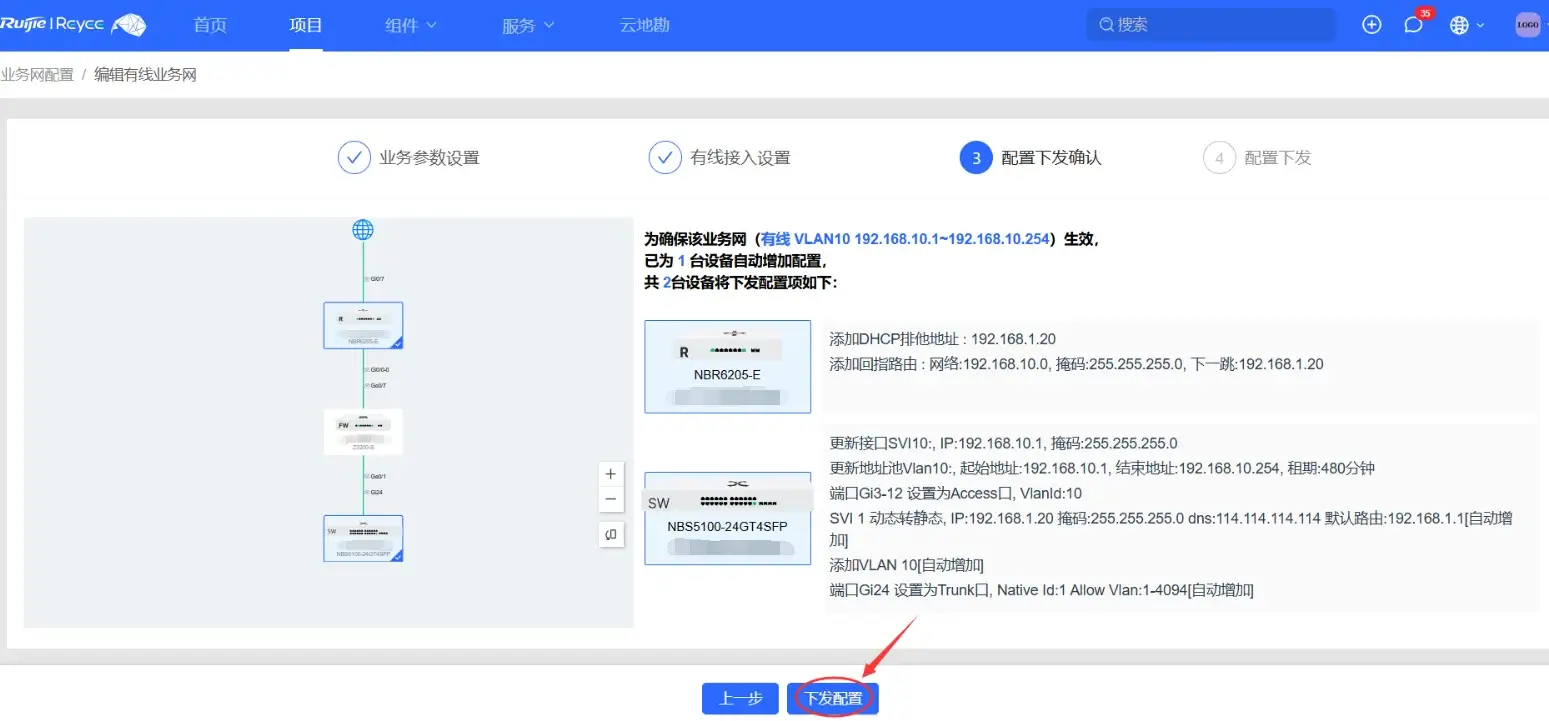

2、在跳转的业务参数设置页面中填写对应的参数（本文配置：VLAN 10 192.168.10.1/24）
- ① 业务备注可简单描述VLAN用途，填写对应VLAN ID
- ② 默认网关/掩码、DHCP地址池、分配IP段：填写VLAN ID后会自动填充，无特殊需求默认即可
- ③ IP地址池配置在选择核心交换机，点击下一步
